F943X電動扇形盲板閥連接尺寸|電動扇形盲板閥應用選型
一、電動扇形盲板閥產品特點：

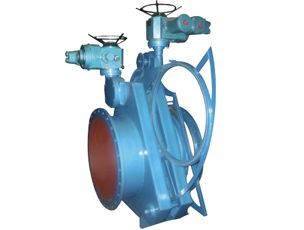

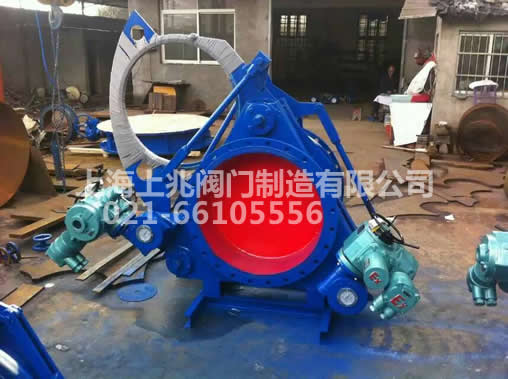

電動扇形盲板閥又名電動扇形眼鏡閥，電動翻板閥，主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。閥體采用三點式鎖緊扇形閘板結構。密封部位采用不銹鋼與橡膠密封圈，密封性能好，使用壽命長，密封圈設在閘板上，便于維護時更換密封圈。電動操作、工作平穩、啟動靈活、動作可靠。夾緊機構采用絲桿螺母進行夾緊，自鎖性好。電動扇形眼鏡閥設有不銹鋼波紋管，具有伸縮性強、使用壽命長等特點。
二、電動扇形盲板閥主要性能參數：
公稱壓力MPa | 0.25 | 0.15 | 0.10 | 0.05 | 密封試驗壓力MPa | 0.275 | 0.165 | 0.11 | 0.055 | 強度試驗壓力MPa | 0.375 | 0.225 | 0.15 | 0.075 | 驅動源 | 壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ | 適用溫度℃ | 丁腈橡膠 | 硅橡膠 | 氟橡膠 | | | | 適用介質 | 煤氣、其他可燃?xì)怏w | | | 主要零部件材料 | |
三、電動扇形盲板閥主要外形尺寸：
DN | D | D1 | b | n-φd | L | 300 | 440 | 395 | 22 | 12-φ22 | 580 | 350 | 490 | 445 | 24 | 12-φ22 | 580 | 400 | 540 | 495 | 24 | 16-φ22 | 680 | 450 | 595 | 550 | 24 | 16-φ22 | 680 | 500 | 645 | 600 | 24 | 16-φ22 | 680 | 600 | 755 | 705 | 26 | 20-φ26 | 680 | 700 | 860 | 810 | 26 | 24-φ26 | 680 | 800 | 975 | 920 | 26 | 24-φ30 | 680 | 900 | 1075 | 1020 | 26 | 24-φ30 | 710 | 1000 | 1175 | 1120 | 26 | 28-φ30 | 710 | 1100 | 1275 | 1220 | 26 | 28-φ30 | 710 | 1200 | 1375 | 1320 | 26 | 32-φ30 | 730 | 1300 | 1475 | 1420 | 26 | 32-φ30 | 830 | 1400 | 1575 | 1520 | 26 | 36-φ30 | 830 | 1500 | 1675 | 1620 | 26 | 36-φ30 | 830 | 1600 | 1790 | 1730 | 26 | 40-φ30 | 830 |

四、電動扇形盲板閥訂貨須知：
1、①產品名稱與型號②電動扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的電動扇形盲板閥型號，請按電動扇形盲板閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上兆閥門專家為您審核把關。
