調節閥選型   發布時間：17-07-28

氣動薄膜單座調節閥


氣動薄膜單座調節閥

氣動薄膜單座調節閥--概述



ZMAP/ZMBP 氣動薄膜單座調節閥是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。



二、氣動薄膜單座調節閥--主要技術性能指標



項目指標值
基本誤差％不帶定位器±5.0
帶定位器±1.0
回差％不帶定位器3.0
帶定位器1.0
死區％不帶定位器3.0
帶定位器0.4
允許泄漏量L/h1×10-3×閥額定容量



三、氣動薄膜單座調節閥--規格與技術參數



公稱通徑mm202540506580100150200250300350400
閥座直徑mm10121520253240506580100125150200250300可與本公司
商洽生產
額定流量
系數Kv		直線1.82.84.46.91117.627.5446911017627544069010001600
等百分比1.62.546.310162540631001602504006309001440
公稱壓力MPa0.6 1.6 4.0 6.4
行程mm1016254060100
流量特性直線、等百分比、快開型
介質溫度℃-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭尺寸鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質PN
(MPa)		0.6,1.6WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式直通單座鑄造球型閥
閥芯材質1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式普通式(常溫型)、熱片式(中溫型)、低溫型
可配附件定位器 手輪 電/氣轉換器 空氣過濾減壓器
可調比R30:1
氣源接頭M16×1.5

 電子式電動單座調節閥


電子式電動單座調節閥

一、電子式電動單座調節閥--概述



ZDLP電子式電動單座調節閥由3810L型（或PSL系列）直行程電動子式執行機構和直通單座閥組成。內含伺服功能,接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。



單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。



二、電子式電動單座調節閥--閥體：



形 式：直通鑄造球型閥

公稱通徑：25－200mm

公稱壓力：PM1.6 、4.0、 6.4MPa


法蘭標準：JB/T79.1、79.2-94等

上閥蓋：標準型-17~+230℃、散熱型+230~+450℃、低溫型-60~-196℃、波紋管密封型－40~+350℃


壓蓋型式：螺栓壓緊式

材 料：鑄鋼（ ZG230—450）、鑄不銹鋼（ ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti）等


填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料



三、電子式電動單座調節閥--閥內組件：




閥芯型式：單座柱塞型閥芯

流量特性：等百分比特性和線性特性

材料：不銹鋼（1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17－4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等




四、電子式電動單座調節閥--執行機構

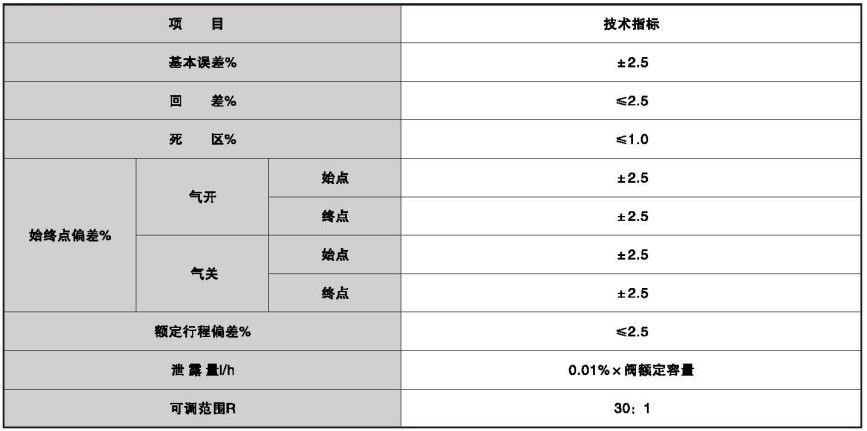

五、電子式電動單座調節閥--性能



氣動低溫單座調節閥


氣動低溫單座調節閥

一、氣動低溫單座調節閥--概述



ZMAP-16D 氣動低溫單座調節閥是單座、雙座的變形產品。它與常溫不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用定位器。

二、氣動低溫單座調節閥--結構原理



氣動低溫由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。



三、氣動低溫單座調節閥--主要技術指標



公稱通徑
DN		單座20253240506580100125150200
雙座 253240506580100125150200
額定流量
系數Kv		單座0.080.120.200.320.500.801.22.03.25.081220325080120200280450
雙座 106254063100160250400630
流量特性直線直線；等百分比
配用執行機構型號  ZMA-2ZMA-3ZMA-4ZMA-5
行程101016254060
作用方式氣關式（B），氣開式（K）
彈簧壓力范圍KPa標準信號：20～100；其它信號；40～200；20～60；60～100



四、氣動低溫單座調節閥--注意事項



1、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗污物、焊渣。安裝后，使全開，對管路，等進行清洗及試驗各連接處的密封性。


自力式溫度調節閥


自力式溫度調節閥

一、V230W自力式溫度調節閥--概述：



V230W型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。

本系列產品由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到270℃，多種多樣的品種可供選擇。



二、V230W自力式溫度調節閥--主要零件材料：



閥 體：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti


閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti


閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti


波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti


平衡波紋管：1Cr18Ni9Ti


溫 包：H62、1Cr18Ni9Ti


毛細管：H62、1Cr18Ni9Ti


接 頭：35、1Cr18Ni9Ti



三、V230W自力式溫度調節閥--主要參數：



　公稱通徑D（mm）1520253240506580100125150200
　公稱壓力PN（MPa）1.6、4.0
　額定流量
　系數Kv		單座571120304875120190300480760
雙座  1222335383132209330528836
套筒  1120304875120190300480760
　額定行程L（mm）6810142035
　允許最大壓差（MPa）1.61.50.5
　溫度調節范圍（℃）0～70、50～120、100～170、150～220、200～270
　調節精度（%）±5
　允許超載值（℃）分別為上述溫度調節范圍上限加50
　使用環境溫度（℃）-40～+80
　安裝接頭G1"
　毛細管長度3、5、8
　允許泄漏量硬密封(1/h)雙座、套筒：5×10-3×閥額定容量（Ⅱ級）、單座：10-4×閥額定容量（Ⅳ級)
軟密封(m1/min)0.150.150.150.300.300.450.600.901.704.04.06.75
