截止閥和閘閥的區別選用   發布時間:18-03-29

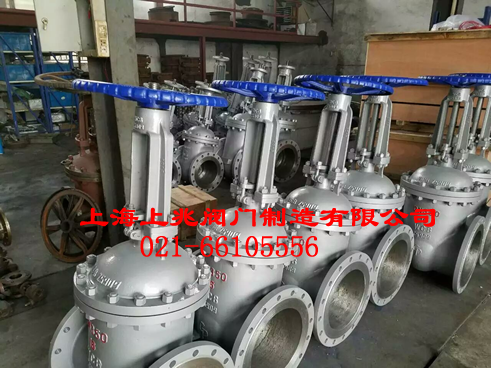

上兆閥門提供的閘閥截止閥使用溫度-200°C~+800℃,壓力范圍0.6Mpa~40Mpa,磅級150LB~1500LB,公稱通徑為DN15~1400mm,操作方式有手動、齒輪傳動、電動、氣動、液壓傳動、自動等驅動裝置,廣泛應用于石油、天然氣、化工、電力、冶金、國防科技、礦山、船舶、食品、醫藥、供水、暖通、城建等重要領域。



從結構上:

閘閥長度比截止閥短,高度比截止閥高,明桿閘閥安裝需注意高度。這在安裝空間有限的情況下選型要注意的。閘閥可依靠介質壓力緊緊與密封面緊閉,從而達到不泄露的效果。當啟閉時閥芯和閥座密封面始終接觸并相互磨擦,因此密封面容易磨損,閘閥處于接近關閉時,管道前后壓差很大,使密封面磨損更加嚴重。

從原理上:

截止閥和閘閥在原理上的區別為,截止閥是上升閥桿式的,手輪跟著閥桿一起做旋轉和上升運動。閘閥是手輪旋轉,閥桿做上升運動。流量各不相同,閘閥要求全開或者全關,而截止閥則不需要。截止閥有規定進口和出口方向;閘閥沒有進出口方向要求。


解釋:閘閥的通流體部分也是和直管是一樣的,但在管內容設了個閘板,如果把這個閘板設法提起來這個門就全開了,而截止閥流體是在閥內轉了180度的彎,通常流體是從閥的一側進和入閥后轉了個90度的角向上流,流到閥體的上部后又轉了個90度流出去,就在流體在閥內向上流的出口處加了個蓋,這個蓋蓋上門就關了,把這個蓋打開閥就開了。

從流向上:

截止閥是低進高出,從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。



截止閥和閘閥的區別

從結構上:

閘閥長度比截止閥短,高度比截止閥高,明桿閘閥安裝需注意高度。這在安裝空間有限的情況下選型要注意的。閘閥可依靠介質壓力緊緊與密封面緊閉,從而達到不泄露的效果。當啟閉時閥芯和閥座密封面始終接觸并相互磨擦,因此密封面容易磨損,閘閥處于接近關閉時,管道前后壓差很大,使密封面磨損更加嚴重。


從原理上:

截止閥和閘閥在原理上的區別為,截止閥是上升閥桿式的,手輪跟著閥桿一起做旋轉和上升運動。閘閥是手輪旋轉,閥桿做上升運動。流量各不相同,閘閥要求全開或者全關,而截止閥則不需要。截止閥有規定進口和出口方向;閘閥沒有進出口方向要求。

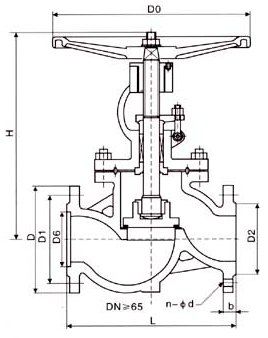

截止閥原理圖

解釋:閘閥的通流體部分也是和直管是一樣的,但在管內容設了個閘板,如果把這個閘板設法提起來這個門就全開了,而截止閥流體是在閥內轉了180度的彎,通常流體是從閥的一側進和入閥后轉了個90度的角向上流,流到閥體的上部后又轉了個90度流出去,就在流體在閥內向上流的出口處加了個蓋,這個蓋蓋上門就關了,把這個蓋打開閥就開了。

從流向上:

截止閥是低進高出,從外觀看有明顯的管道不在一相水平線上。閘閥流道在一個水平線上。閘閥的行程比截止閥的要大。


解釋:從流阻的角度看在全開時閘閥流阻小,載止閥流阻大。普通閘閥的流動阻力系數約為0.08~0.12,開啟關閉力小,介質可以兩個方向流動。普通截止閥流動阻力是閘閥的3-5倍。啟閉時需強制關閉才能達到密封,截止閥的閥芯是在完全關閉時才接觸密封面,因而密封面的磨損很小,由于流動主力大需加執行器的截止閥應當注意轉矩控制機構調整。



從安裝上:

1·閘閥的流向,從兩方進入效果都一樣。

2·截止閥在安裝時有兩種方式,一種是介質可以從閥芯的下方進入,優點是當閥門關閉時盤根不受壓力,可以延長盤根的使用壽命,并可以在閥前管道承壓的情況下,進行更換盤根的工作;缺點是閥門的驅動轉矩較大,是上方流進的1倍左右,閥桿受的軸向力大,閥桿容易彎曲。所以此方式一般只適用于小口徑截止閥(DN50以下),DN200以上的截止閥都選用介質從上方流入的方式。(電動截止閥一般是采用介質從上方進入的方式。)介質從上方進入方式的缺點正好與下方進入方式相反。

從密封面上:

截止閥的密封面是閥心的一個小梯形側面(具體看閥心的形狀),一旦閥心脫落,相當于閥門關閉(如果壓差大,當然關不嚴,不過止逆效果還不錯),閘閥是靠閥心閘板的側面來密封,密封效果不如截止閥,閥心脫落也不會像截止閥那樣相當于閥門關閉。
