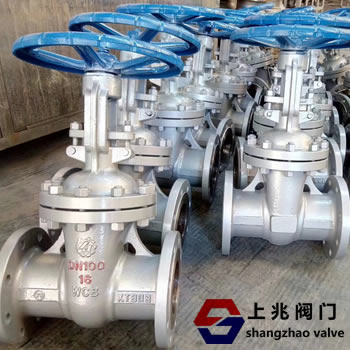

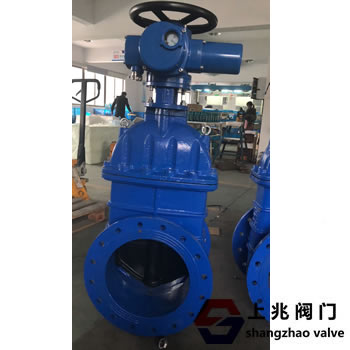

1、 明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。 2、 暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。這種結構的優點是：閘閥的高度總保持不變，因此安裝空間小，適用于大口徑或?qū)Π惭b空間受限制的閘閥。此種結構要裝有開閉指示器，以指示開閉程度。這種結構的缺點是：閥桿螺紋不僅無法潤滑，而且直接接受介質侵蝕，容易損壞。
主要區別：
1.暗桿法蘭閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架；明桿法蘭閘閥的提升螺桿是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。 氣動切斷閥2暗桿閥門就是看不見絲杠，而明桿的就是能看見絲桿的。 3.暗桿閥門在開關時方向盤與閥桿是連接在一起相對不動的，它是通過閥桿在固定點轉動來帶動閥瓣向上提升和下閘來完成啟閉的。明桿閥門則是通過閥桿與方向盤的螺紋傳動來提升或者降下閥瓣。 煤氣切斷閥
|
