| 調節閥的結構及工作原理 發布時間：24-12-06 |

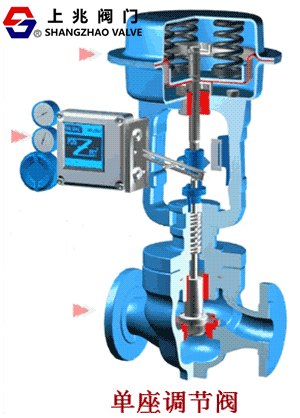

調節閥是工業自動化控制系統中至關重要的元件，它通過改變流體流量來控制工藝參數，如溫度、壓力和液位等。上兆閥門將深入探討調節閥的結構和工作原理，以便讀者更好地理解其在實際應用中的作用。 一、調節閥的結構 調節閥主要由閥體、閥芯、閥座、執行機構和定位器等部件組成。 1. 閥體：閥體是調節閥的主體部分，通常由鑄鐵、鑄鋼或不銹鋼等材料制成。它承受著流體的壓力，并提供了流體流動的通道。 2. 閥芯和閥座：閥芯是調節閥內的活動部件，它與閥座配合，通過改變兩者之間的間隙來控制流體的流量。閥芯通常由耐腐蝕和耐磨損的材料制成，如不銹鋼或硬質合金。閥座則固定在閥體內，與閥芯形成良好的密封。 3. 執行機構：執行機構是驅動閥芯移動的動力部分，它根據控制信號（如氣動信號、電動信號或液動信號）產生相應的驅動力。常見的執行機構有氣動執行機構、電動執行機構和液動執行機構等。 4. 定位器：定位器是用于精確控制閥芯位置的裝置，它接收來自控制系統的信號，并將其轉換為執行機構可以理解的信號，從而實現對閥芯位置的精確控制。 二、調節閥的工作原理 調節閥的工作原理可以概括為接收控制信號、轉換驅動力、改變閥芯位置和調節流體流量四個步驟。 1. 接收控制信號：調節閥首先接收來自控制系統的控制信號，這個信號可以是氣動信號、電動信號或其他形式的信號。控制信號反映了工藝參數的設定值與實際值之間的偏差。 2. 轉換驅動力：執行機構根據接收到的控制信號產生相應的驅動力。對于氣動執行機構，它通過將壓縮空氣轉換為機械力來驅動閥芯移動；對于電動執行機構，它則通過電機產生的力矩來驅動閥芯。 3. 改變閥芯位置：在驅動力的作用下，閥芯相對于閥座移動，從而改變兩者之間的間隙。這個間隙的大小決定了流體通過調節閥的流量。當間隙增大時，流量增加；當間隙減小時，流量減少。 4. 調節流體流量：通過改變閥芯與閥座之間的間隙，調節閥可以精確地控制流體的流量。這使得調節閥成為工業自動化控制系統中不可或缺的一部分，能夠?qū)崿F(xiàn)對溫度、壓力和液位等工藝參數的精確控制。 三、調節閥的應用與選型 調節閥廣泛應用于石油、化工、電力、冶金等工業領域，用于控制各種流體（如液體、氣體和蒸汽）的流量。在選型時，需要考慮流體的性質（如溫度、壓力、腐蝕性）、流量范圍、控制精度以及執行機構的類型等因素。 調節閥的材質、密封性能和可靠性也是選型時需要重點考慮的因素。合適的調節閥能夠提高生產效率，降低能耗，并確保工業過程的安全穩定運行。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
