DJ661F氣動低溫緊急切斷閥使用說明書   發布時間:20-06-01

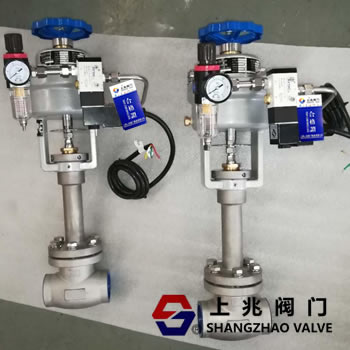

氣動低溫緊急切斷閥--產品概述:

上海上兆閥門廠自主研發生產的SZ/上兆牌氣動低溫切斷閥在氣缸充入(氮?dú)饣蛘邏嚎s空氣)推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體,活塞在彈簧的作用力下推動閥桿與閥瓣向下運動,密封件壓緊閥座,閥門關閉;本產品適用于低溫貯槽、槽車和罐車上切斷和流通介質,并在出現故障時能及時切斷介質。這種新型閥門具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點,廣泛應用于LO2、LN2LAr、LNG、LHe及其它低溫介質,具有防火、防靜電、防爆功能。



 氣動低溫緊急切斷閥--產品特點:

 氣動低溫切斷閥在氣缸充入(氮?dú)饣蛘邏嚎s空氣)推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體,活塞在彈簧的作用力下推動閥桿與閥瓣向下運動,密封件壓緊閥座,閥門關閉。

 氣動低溫緊急切斷閥--技術參數:



公稱通徑

DN20mm100mm

公稱壓力

PN4.0MPa

適用介質

液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等

適用溫度

-196℃+80℃

氣缸氣源壓力

0.30.6MPa

緊急切斷溫度

70±5℃

 氣動低溫緊急切斷閥-- 零件材料:



閥體、閥桿

ZG0Cr18Ni9

閥桿、閥瓣

0Cr18Ni9

氣缸、支架

鑄鋁

填料、密封圈

PTFE



氣動低溫緊急切斷閥--外形連接尺寸:



產品型號

DJ661F-16P/40P 低溫緊急切斷閥

重量
(kg)

產品代號

通徑
DN(mm)

(mm)

L

h

H

D0

D1

D2

L

5661DJ20

20

90

200

400

100

20

25.5

8

6

5661DJ25

25

90

200

400

100

25

32.5

8

7

5661DJ32

32

110

204

468

120

32

38.5

10

10

5661DJ40

40

110

230

523

120

40

45.5

10

12

5661DJ50

50

130

230

523

120

50

57.5

10

15

5661DJ65

65

180

250

651

140

65

76.5

10

27

5661DJ80

80

200

320

736

180

80

89.5

15

35

5661DJ100

100

220

320

736

180

100

108.5

15

41

 產品工作原理

氣缸充入指定壓力時,活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體, 活塞在彈簧的作用下帶動閥桿與閥瓣向下運動,密封件壓緊閥座,閥門關閉;

氣動操作時,當閥門的周圍環境溫度達到易熔金屬熔化溫度時(用于低溫槽車、低溫罐式集裝箱的緊急切斷閥易熔塞在75℃±5℃應熔化),易熔塞內部的易熔金屬就會熔化,汽缸內的工作壓力會自動排放,活塞在彈簧的作用下帶動閥桿與閥瓣向下運動,密封件壓緊閥座,閥門關閉;

旋轉頂部的手輪帶動閥桿與閥瓣向上運動,可手動開啟閥門。

故障分析與排除編輯

1)因漏氣進行修理或零部件交換時,請參照原閥門結構在清潔的場所進行。此時,需先確認閥內已無壓力后再作業。

2)檢修后必須做動作確認,并按規定做氣密試驗確認無泄漏后再投入運行。
