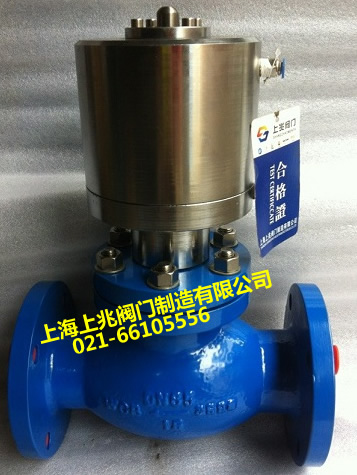

JDQ41Y 氣動程控切斷閥

氣動程控切斷閥
所屬系列:切斷閥系列
檢索關鍵字:切斷閥,JDQ41Y,氣動程控閥,,,,,,,
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、氣動程控切斷閥--概述


JDQ41Y氣動程控切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。


二、
氣動程控切斷閥--性能規范



規格(DN) 15-200 MPa
公稱壓力 1.6-16.0
密封試驗壓力 1.1(倍)
閥體強度試驗壓力 1.5(倍)
工作溫度(℃) -40∽100 / -40∽425
適用介質 水、蒸汽、油品、氣體
結構長度 GB12221-89/ GB12233
法蘭標準 JB/T79-94



三、氣動程控切斷閥--作用原理及結構說明


當控制器按事先編好的程序對某個氣源換向閥輸出一個信號,該換向閥動作,使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔,推動活塞運動使閥們開啟或關閉。閥門的操作連接方式(如圖所示)。




四、氣動程控切斷閥--主要外型與連接尺寸(參照構圖)



1. 連接尺寸 (mm) JDQ41Y-16C

DN
L
D
D1
D2
b
z-Ф
15
130
95
65
45
14
4-Ф14
25
160
115
85
65
16
4-Ф14
32
180
135
100
75
18
4-Ф18

40

200
145
110
85
18
4-Ф18
50
230
160
125
100
20
4-Ф18
65
290
180
145
120
20
4-Ф18
80
310
195
160
135
22
8-Ф18
100
350
215
180
155
24
8-Ф18


2. 連接尺寸 (mm) JDQ41Y-160C

DN
L
D
D1
D2
D6
b
z-Ф
15
170
110
75
62
35
24
4-Ф18
20
190
130
90
62
45
26
4-Ф23
25
210
140
100
72
50
28
4-Ф23
32
230
165
115
85
65
30
4-Ф25
40
260
175
125
92
75
32
4-Ф27
50
300
215
165
132
95
36
8-Ф25





                            JDQ41Y-16C                                                                                JDQ41Y-160C





五、氣動程控切斷閥--主要零件材料:



1.閥體
WCB
2.閥瓣
WCB
3.閥桿
305
4.上蓋
WCB
5.填料
F4
6.氣缸
WCB/QT450



六、保管、安裝及使用的注意事項:


1、閥門通路兩端必須加防護蓋,存放在干燥、通風的室內,如長期存放應經常檢查,防止銹蝕;
2、閥門在安裝前不要拿掉防塵蓋,使閥內無污物存在;
3、閥門可安裝在水平或垂直的管道上使用,安裝時去掉防塵蓋,管路先用空氣吹干凈,以免污物帶進閥腔內;
