WD61F 衛生級焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、裝拆方便等優點。衛生級焊接式手動蝶閥應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

衛生級焊接式手動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。衛生級外螺紋蝶閥蝶板安裝于管道的直徑方向。在不銹鋼蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

衛生級焊接蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有與介質接觸部份均為鏡面拋光。密封圈Ф25-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM) ；啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種不銹鋼蝶閥。

衛生級焊接蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。在完全開啟時，具有較小的流阻，當開啟在大約°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，閥板的運動帶有擦拭性，因而可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。

衛生級外螺紋蝶閥屬中線不銹鋼軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。不銹鋼蝶閥關閉時，通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封.

1、橡膠密封圈與閥板均采用進口件，保證了不銹鋼蝶閥的使用性能和使用

2、采用高精度數控車床精車閥體，保證了不銹鋼蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。

3、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松.鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。

4、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。

5、開閉范圍為90度，可固定于每隔15度的位置上，具有可調性，且開閉迅速，操作方便。

6、閥體均采用可拆連接，結構簡單，維修方便。

7、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。

8、經過嚴密的強度和密封試驗，保證質量。

9、抽樣進行不低于30000次的疲勞壽命試驗，保證了其使用壽命。

衛生級焊接蝶閥（中線軟密封蝶閥）適用于要求達到完全密封、氣體試驗泄漏為零、壽命要求較高、工作溫度在此10℃至150℃的淡水、污水、海水、鹽水、蒸氣、天然氣、食品、藥品、油品和各種酸堿及其他薄壁管路上。

簡潔有活力的設計

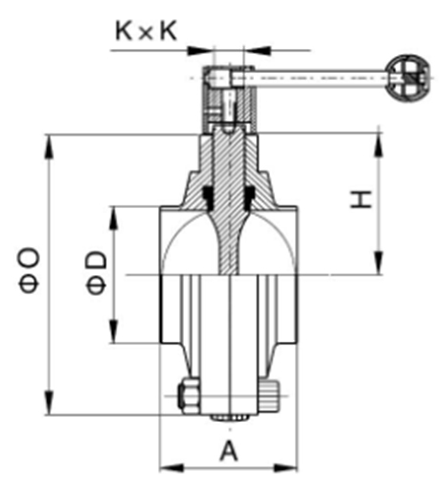

尺寸DN25/1"到DN250/10"多定位手柄尺寸到DN100/4"拉桿手柄尺寸到DN250/10*

手動手柄和氣動或電動執行器可互換低壓消耗

任何連接方式的閥體都可以進行更換



材質

蝶板: AISI 316L/304 (鍛造)

閥體: AISI 316L/304 (鍛造)

墊圈和密封圈: EPDM 根據

FDA 177.2600

手柄: AISI 304/PP

表面處理: Ra=0.8
