您現在的位置:網站首頁 -> 閘閥 -> SCZ673Y-10C氣動穿透式插板閥

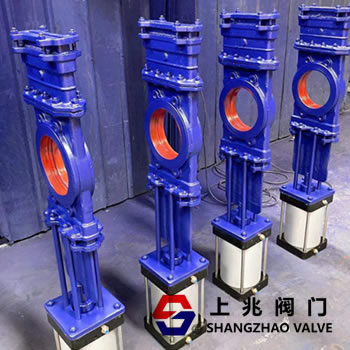

SCZ673Y-10C 氣動穿透式插板閥

氣動穿透式插板閥
所屬系列:閘閥系列
檢索關鍵字:SCZ673Y-10C,氣動穿透式插板閥,敞開式插板閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、SCZ673Y-10C型氣動穿透式插板閥概述:

SCZ673Y-10C 氣動穿透式插板閥是一種利用壓縮空氣為動力源來驅動插板進行開閉動作的高性能閥門。該型號閥門采用了穿透式的設計理念,使得閥桿無需通過介質流道,減少了流道內部的阻力,同時避免了因介質侵蝕而引起的密封問題,顯著提高了閥門的使用壽命和可靠性。

二、設計與特點:

SCZ673Y-10C型氣動穿透式插板閥采用先進的氣缸結構,確保了閥門開關快速且力度穩定。其閥體通常采用高品質的鑄鐵或者不銹鋼材質,能夠適應各種惡劣的工作環境,例如高溫、高壓、腐蝕性或含有固體顆粒的介質。

此外,該型號閥門具備以下特點:
?優化的流道設計,減少流體阻力,提高流通效率。
?高強度的閥板設計,保證在高壓力差下也能保持穩定操作。
?可更換的閥座設計,方便維修和更換,降低了維護成本。
?配備手動裝置,即使在失去氣源的情況下也能進行緊急操作。
?多種驅動方式可選,如單作用、雙作用氣缸或電動/氣動轉換裝置,以滿足不同工況需求。

三、應用領域:

由于SCZ673Y-10C型氣動穿透式插板閥具有優異的耐壓、耐腐蝕及嚴密關閉的特性,使其廣泛應用于電力、石油、化工、冶金等行業中。它能夠處理粉狀、顆粒狀物料以及各種高溫、腐蝕性流體的切斷和流量控制。在粉塵輸送系統中,該類型閥門尤為適用,能有效地防止物料堵塞和泄漏,保障系統的連續穩定運行。

四、技術參數與性能優勢:

針對具體應用環境的不同要求,SCZ673Y-10C型氣動穿透式插板閥提供了多種規格和參數選項,包括不同的工作壓力等級、溫度范圍、閥體尺寸及連接方式等,以適配各種復雜的工作條件。其性能優勢主要體現在以下幾個方面:
?高度的密封性,有效預防介質泄漏。
?快速響應的氣動執行機構,縮短了閥門的開啟和關閉時間,提高工作效率。
?強大的耐用性,即使在頻繁操作的條件下也具有較長的服務壽命。
?易于安裝和維護,減少停機時間,提升生產線的整體穩定性。

五、標準規范:

設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

六、主要零部件材質 Key parts material

閥體、上蓋Valve body, upper cap

碳鋼、不銹鋼Carbon steel, stainless steel

閥板Valve plate

不銹鋼stainless steel

閥桿Stem

不銹鋼stainless steel

密封圈Seal ring

四氟、橡膠PTFE,Rubber


七、主要性能規范 Key performance indicators

公稱壓力Nominal pressure

PN

殼體試驗Casing test

1.5XPN

密封試驗Leak test

1.1XPN

工作溫度Operating temperature

橡膠≤80 四氟密封≤180
Rubber ≤80, PTFE≤180


八、主要外形及連接尺寸Profile and connection dimension                                 Unit:mm

DN

L

H1

H2

H3

D1

D2

D0

N-M

P

B

100

51

405

705

585

180

156

240

8-M16

490

170

125

57

450

780

665

210

184

260

8-M16

490

190

150

570

510

810

770

240

211

280

8-M20

490

240

200

70

615

930

920

295

266

300

12-M20

520

335

250

70

715

1080

1175

355

319

320

12-M24

520

335

300

76

822

1140

1255

410

370

340

12-M24

520

335

350

76

975

1290

1455

470

429

360

16-M24

520

350

400

89

1024

1344

1559

525

480

400

16-M27

605

390

450

89

1235

1560

1926

585

548

450

20-M27

605

430

500

114

1265

1610

2226

650

609

500

20-M30

605

430
