您現在的位置:網站首頁 -> 真空閥 -> GD-J高真空擋板閥

GD-J 高真空擋板閥

高真空擋板閥
所屬系列:真空閥系列
檢索關鍵字:高真空擋板閥,GD-J高真空擋板閥,手動高真空擋板閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

GD-J型高真空擋板閥--產品介紹:

GD-J型高真空擋板閥(又稱角閥)是用于真空系統中用來切斷或接通氣流之用。傳動部件采用螺桿傳動升降閥板,動作輕巧、工作可靠。GD-J為角通型式,GD-S為帶預抽口的三通型式。適用的介質為空氣及非腐蝕性氣體。傳動部件采用螺紋結構。高真空擋板閥動作輕巧、工作可靠,高真空擋板閥適用溫度范圍: -30℃-+150℃GD-J系列高真空擋板閥是用于真空系統中用來切斷或接通氣流之用。

GD-J型高真空擋板閥適用的工作介質為空氣、非腐蝕性及不含顆粒灰塵的氣體。

GD high vacuum flapper valve is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. According to its shaft seal structure, high vacuum flapper valve is classified into GD-J rubber shaft seal type and GD-J(b)bellows shaft seal type. According to its put-through type, it is classified into GD-J angle type and GD-S three-way type with prepumping.

GD-J型高真空擋板閥--主要技術性能:

適用范圍(Pa)
2x105~1.3x10-4
閥門漏率(Pa.L/S)
≤1.3x10-6
介質溫度(℃)

-25~+80(密封材料為丁腈橡膠)
-30~+150(密封材料為氟橡膠)

安裝位置
任意

GD-J型高真空擋板閥--連接尺寸:

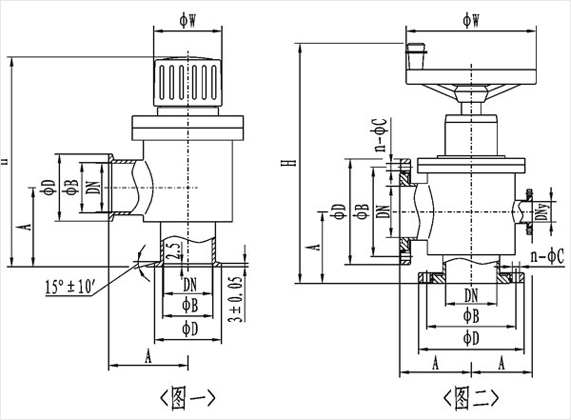

圖一)(KF)連接及外形尺寸
型號
通徑(DN)
ΦD
ΦB
H
A

ΦW
法蘭標準
GD-J10/KF
10
30
12.2
122
30

36
GB4982
GD-J16/KF
16
30
17.2
132
40

36
GD-J25/KF
25
40
26.2
158
50

50
GD-J40/KF
40
55
41.2
180
65

56
GD-J50/KF
50
75
52.2
278
70

100
/

型號
通徑(DN)
ΦD
ΦB
H
A
ΦW
n-ΦC
DNy(預抽口)
法蘭標準
GD-J50
50
110
90
278
70
100
4-Φ9
/
GB/T6070
GD-J63
63
130
110
390
88
160
GD-J80
80
145
125
432
88
8-Φ9
GD-J100
100
165
145
460
108
GD-J(S)150
150
220
195
636
138
200
8-Φ11
DN40(GB4982)
JB919
GD-J(S)160
160
225
200
636
138

GB/T6070
GD-J(S)200
200
285
260
788
200
12-Φ11
DN50(GB/T6070)
GD-J(S)250
250
335
310
820
208
250
DN63(GB/T6070)
GD-J(S)300
300
380
350
980
250
8-Φ14
DN80(GB/T6070)
JB919
